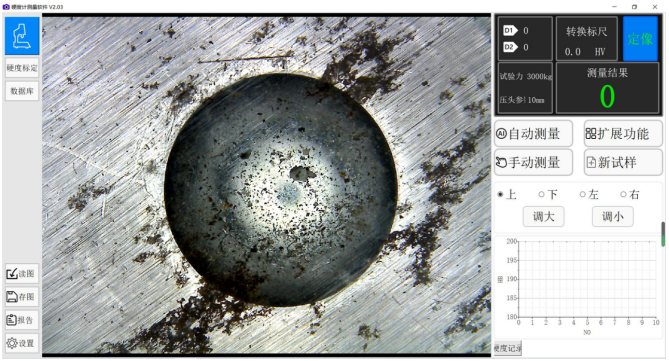

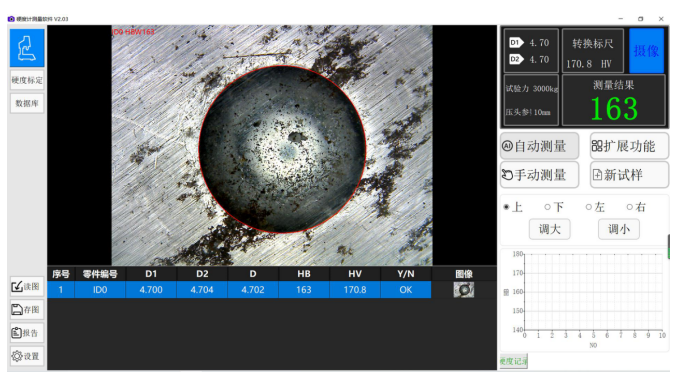

1.主界面：打開軟件進入主界面

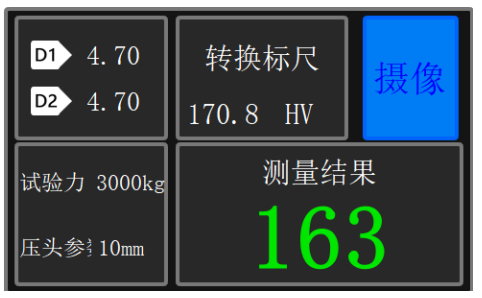

2.狀態欄顯示

D1、D2 ，顯示測量壓痕的直徑。

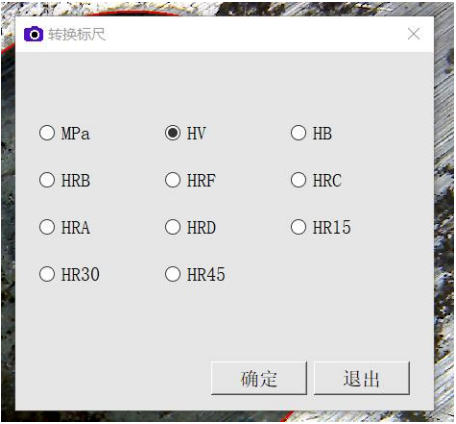

轉換標尺，顯示測量結果的轉換值，點擊轉換標尺可以選擇需轉換的標尺。

試驗力、壓頭參數，顯示用戶所選擇的計算標尺。

測量結果，顯示測量的硬度值結果。

攝像、定像，切換按鈕實時測像與固定圖像。

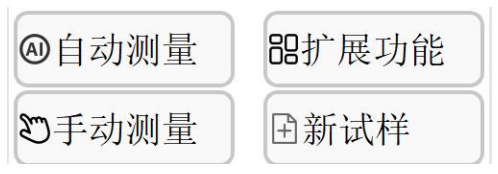

3.功能鍵

自動測量：按自動測量可以進行固定圖像并將固定的圖像進行自動測量壓痕，

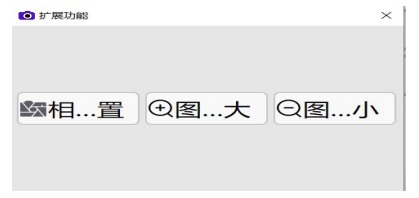

擴展功能：

相機設置

正常情況下，攝像頭參數只需在軟件安裝后第一次使用時設置。之后系統將自動保存參數設置。

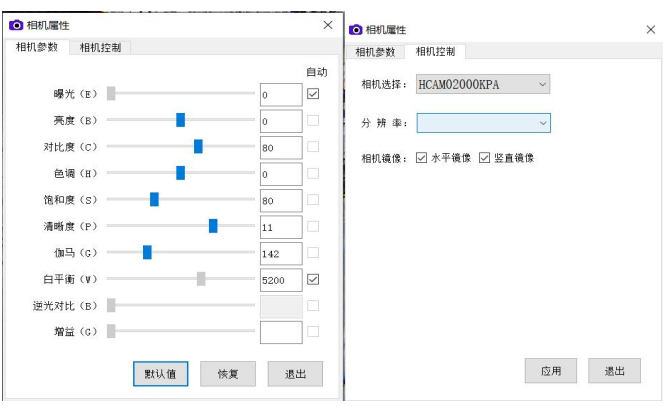

相機設置: 在擴展功能的設置欄里，點擊相機設置按鈕, 攝像頭驅動提供的設置對話框彈出。

圖像放大、圖像縮?。嚎梢詫@示圖像區域進行圖像放大與縮小。

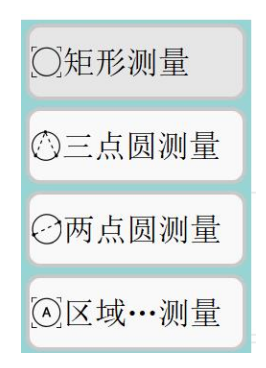

手動測量：

1）矩形測量， 先鼠標移到一個覆蓋壓痕的長方形的對角，橫豎參考線幫助定位，按住拖拉到另一個對角；

2）三點圓測量，選擇后手動點擊壓痕上的任意三點，然后會手動沿著壓痕的邊緣畫出一個圓。

3）兩點圓測量，選擇后手動點擊壓痕上的兩點（兩點是在同一直徑上的兩個點），然后會手動沿著壓痕的邊緣畫出一個圓。

4）區域測量，當界面上有多個壓痕的時候，此時系統會隨機測量壓痕，這個功能主要是指定測量所需要的壓痕硬度。

新試樣：點擊新試樣可以編輯試樣的工件編號。

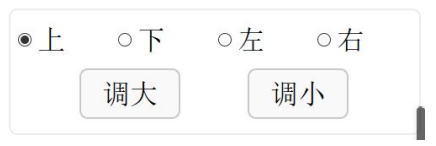

硬度值微調功能

選擇若所測得硬度值與壓痕不吻合，可以選擇不吻合的方向進行細微調整，或調大或調小。

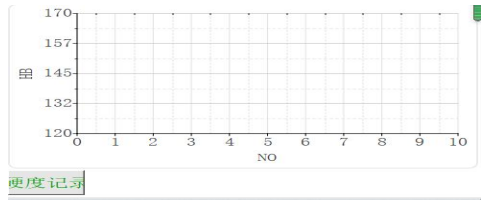

硬度曲線

測量完成后主界面顯示壓痕區域會縮小，所測量的壓痕列表會出現在壓痕圖像區域的下方

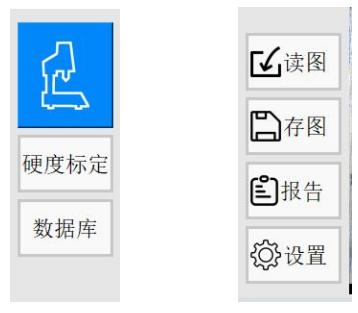

其他功能鍵介紹：

硬度標定，在此界面下可以標定標準硬度塊的測量硬度值。

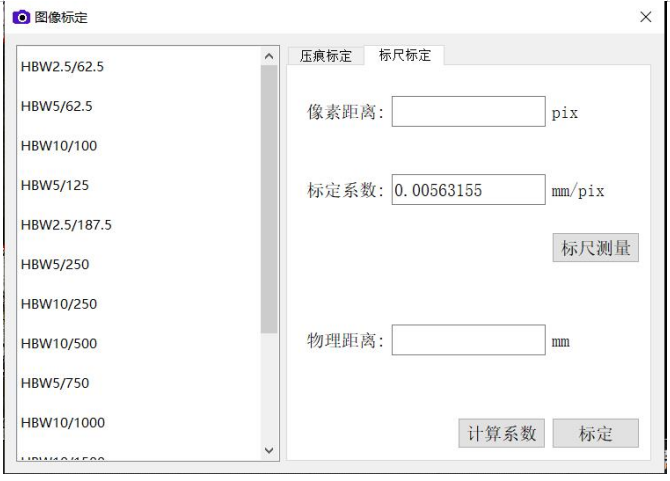

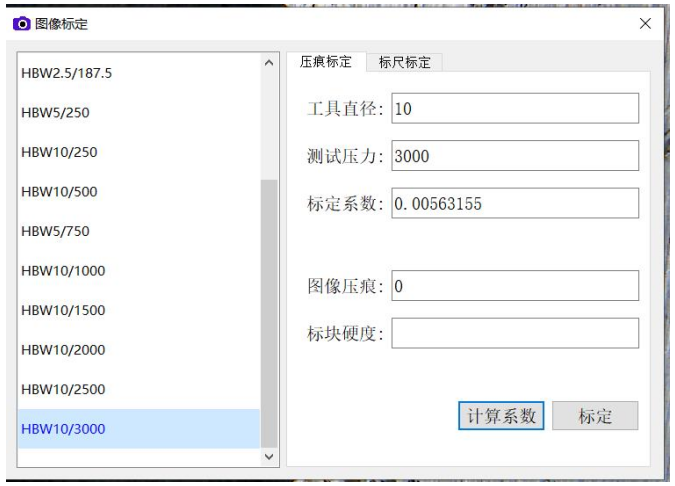

壓痕標定：左側列表為標尺所以列表，藍色標記的為當前選擇的標尺。用戶先在測量界面測量標準硬度塊的原始?jí)汉?，若跟?shí)際值有差距，可以在圖像標定中選擇對應標尺，將標準硬度填入表格中，點計算系數并進行標定，標定后點關閉退出。

標尺標定：用自動測量測量出壓痕硬度值，并用讀數顯微鏡讀所測壓痕的物理直徑，將讀到的數據填入表格點擊計算系數并進行標定即可。

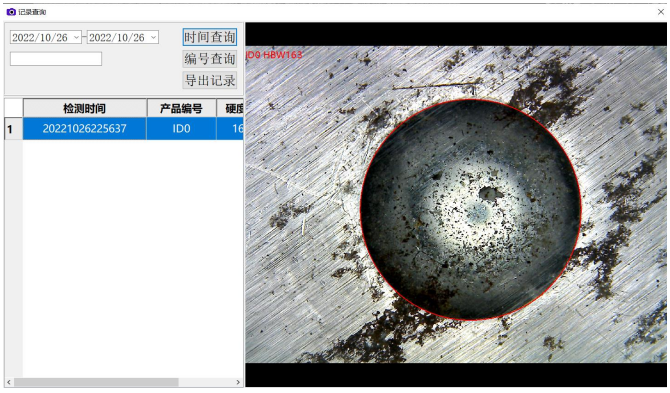

數據庫：在此界面中可以查看之前所測硬度的所有記錄。

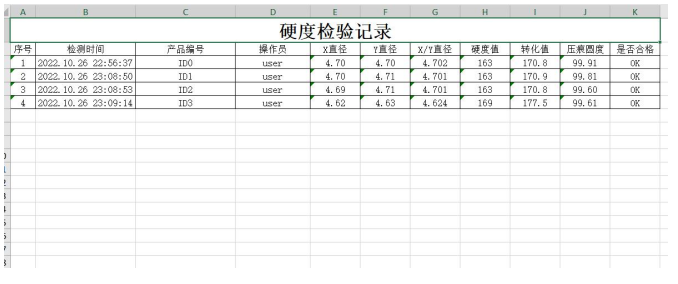

可以按照時間進行查詢，也可以按照某工件的編號進行查詢。所查到的記錄會出現在以下列表中，點擊導出記錄，可以將此列表顯示的所有記錄進行EXCEL表格導出。

讀圖、存圖功能，再此不多做介紹，可以將所采集的壓痕圖像進行保存到計算機的指定位置，也可以將指定位置的壓痕圖片顯示到界面壓痕顯示區。

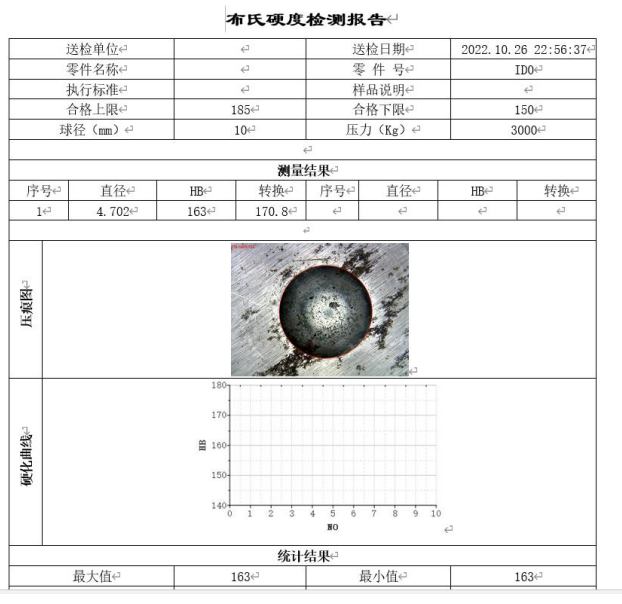

報告：可以將壓痕下方顯示的硬度結果列表進行WORD文檔格式導出。

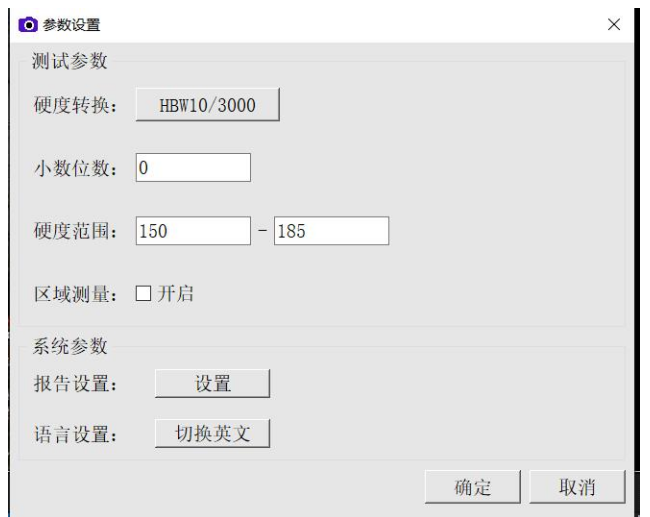

參數設置:在此界面可以根據用戶自身的需求對軟件進行設置。

硬度轉換：即為選擇測量的標尺。

小數點位數：用戶可以指定所測量壓痕硬度值的數值小數點顯示位數。

硬度范圍：可以指定所測量材質的硬度值范圍。

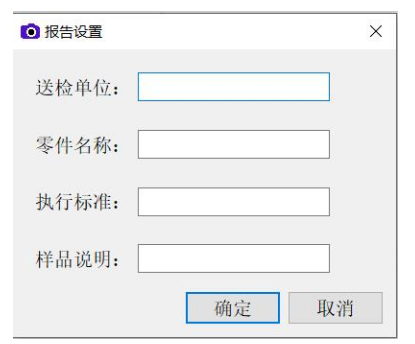

報告設置：可以再此設置報告的表頭。

語言設置：可以進行中英文切換。
