硬度表示材料抵抗硬物體壓入其表面的能力。它是金屬材料的重要性能指標(biāo)之一。一般硬度越高，耐磨性越好。常用的硬度指標(biāo)有布氏硬度、洛氏硬度和維氏硬度。

　　1.布氏硬度(HB)

　　以一定的載荷(一般3000kg)把一定大小(直徑一般為10mm)的淬硬鋼球壓入材料表面，保持一段時(shí)間，去載后，負(fù)荷與其壓痕面積之比值，即為布氏硬度值(HB)，單位為公斤力/mm2 (N/mm2)。

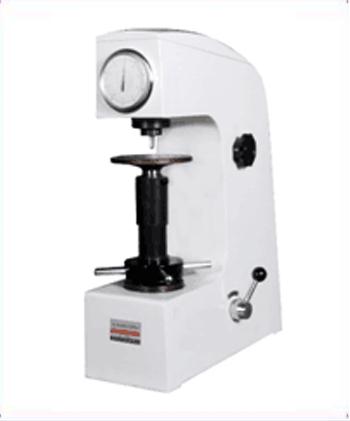

　　2.洛氏硬度(HR)

　　當(dāng)HB>450或者試樣過(guò)小時(shí)，不能采用布氏硬度試驗(yàn)而改用洛氏硬度計(jì)量。它是用一個(gè)頂角120°的金剛石圓錐體或直徑為1.59、3.18mm的鋼球，在一定載荷下壓入被測(cè)材料表面，由壓痕的深度求出材料的硬度。根據(jù)試驗(yàn)材料硬度的不同，分三種不同的標(biāo)度來(lái)表示：恒儀硬度計(jì)&金相制樣設(shè)備 http://gm4000.cn

　　HRA：是采用60kg載荷和鉆石錐壓入器求得的硬度，用于硬度極高的材料(如硬質(zhì)合金等)。

　　HRB：是采用100kg載荷和直徑1.58mm淬硬的鋼球，求得的硬度，用于硬度較低的材料(如退火鋼、鑄鐵等)。

　　HRC：是采用150kg載荷和鉆石錐壓入器求得的硬度，用于硬度很高的材料(如淬火鋼等)。

　　3 維氏硬度(HV)

　　以120kg以?xún)?nèi)的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面，用材料壓痕凹坑的表面積除以載荷值，即為維氏硬度HV值(kgf/mm2)。

　　另外硬度還有以下表示和測(cè)試方式

　　邵氏硬度計(jì) - Shore hardness tester

　　邵氏硬度計(jì)為橡膠A型硬度計(jì),是一種手持式硬度計(jì),可精確橡膠(塑料)制品的邵氏硬度,它測(cè)量了規(guī)定壓針在指定壓強(qiáng)和時(shí)間條件下的針入度，是現(xiàn)場(chǎng)使用理想的測(cè)試儀器。它具有攜帶方便、造型美觀、重量輕等優(yōu)點(diǎn)。

　　巴氏硬度 - Barcol scale of hardness

　　巴柯?tīng)?Barcol)硬度(簡(jiǎn)稱(chēng)巴氏硬度), 最早由美國(guó) Barber-Colman公司提出，是近代國(guó)際上廣泛采用的一種硬度門(mén)類(lèi)，以特定壓頭在標(biāo)準(zhǔn)彈簧的壓力作用下壓入試樣，以壓痕的深淺表征試樣的硬度。巴柯?tīng)栍捕扔?jì)(巴氏硬度計(jì))作為專(zhuān)門(mén)測(cè)量玻璃鋼制品、增強(qiáng)或非增強(qiáng)硬塑料、鋁及鋁合金、黃銅、紫銅等較軟金屬硬度的專(zhuān)用檢測(cè)工具(特別 適用于玻璃鋼制品)，已被大多數(shù)國(guó)家或國(guó)際組織認(rèn)可。美國(guó)材料試驗(yàn)協(xié)會(huì)(ASTM)、日本工業(yè)規(guī)范(JIS)、中國(guó)等國(guó)家相繼制定《用巴柯?tīng)栍捕扔?jì)測(cè)量玻璃鋼(GRP)硬度試驗(yàn)方法》的國(guó)家標(biāo)準(zhǔn)。
